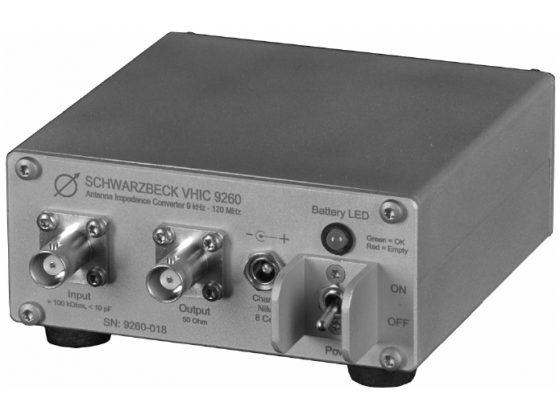

VHIC 9260 阻抗轉換器
依據CISPR 25，測量汽車天線的輻射發射
低噪聲阻抗匹配設備VHIC 9260具有小電容高阻抗輸入和50歐姆輸出，可和普通EMI接收機或頻譜分析儀配套，測量汽車天線的輻射發射，頻率范圍9kHz－120MHz。VHIC 9260的信號來源可以是拉桿天線或者容性電壓探頭，良好的線性能確保按照CISPR 25規定進行精確測量。VHIC 9260有2個BNC連接器，分別為RF輸入和RF輸出。
按照CISPR 25所述，在輸入端加一個50歐姆負載，就能測量FM波段的輻射發射。為了避免電源帶來的干擾，VHIC 9260配置有8節1.2V/2400mAH的NiMH電池。
電池典型工作時間50小時，充電時間2－4小時。接通電源后，LED指示燈：
綠色：電池正常橙色：電池充電
紅色：電池電量低，需充電電池有保險絲保護，為免短路，請注意防潮。
技術指標：
1．頻率范圍：9 kHz – 30 MHz
2．可用頻率范圍：9 kHz – 120 MHz
3．增益：> 10 dB
4．幅度平坦度：<+/- 0.5 dB
5．輸入1dB壓縮點功率：> 100 dBμV
6．輸入阻抗：Rin > 100 kOhm, Cin < 10 pF
7．輸出阻抗：50 Ohm
8．輸出VSWR：< 1.2 : 1
9．輸入點噪聲（AV檢波器，BW= 9kHz，150 kHz – 120 MHz）：< -10 dBμV
10．環境溫度：-10° －+60°C
11．供電：+ 9.6V NiMH
12．電流消耗：< 35mA
13．外殼材料：鋁
14．尺寸：105x125x50 mm
15．重量：680 g
16．推薦充電器：ACS 110
17.在輸入端強迫匹配的S21
